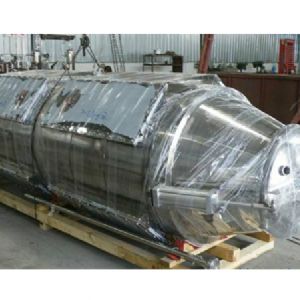

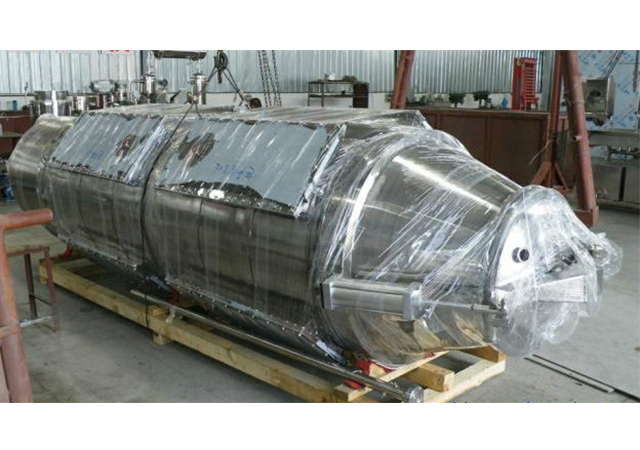

超聲波提取機

一

、超聲波中藥（浸泡）提取原理

1、超聲波的“空化效應”

由超聲波發生器產生的高頻震蕩信號經輸出線傳輸給超聲波換能器

，由于換能器晶片的磁伸縮作用

，將電能轉化成機械能并傳輸?shù)教崛∫褐?div id="jpandex" class="focus-wrap mb20 cf">，超聲波在液體傳輸過程中負壓區形成生長、而在正壓區迅速閉合,產生上千個大氣壓的爆破力

，簡單的說這就是超聲波的“空化效應”

。

2、超聲波中藥提取的理論支持

由于超聲波震蕩能產生并傳遞巨大能量

，給予質點以大的速度和加速度

。在某些物質里，超聲波比一些電磁波穿透得更深

，停留時間也比較長

，大能量的超聲波作用在液體里產生“空化效應”,使中草藥細胞被撕裂，加速了有效成份進入溶劑

，提高了提取效率

。

3、超聲波中藥提取的應用

早在五十年代

，人們就把超聲波應用于提取花生油

，魚組織中的魚油，啤酒花中的苦味素等

，隨著超聲波技術的日漸成熟

，使超聲波提取技術得到廣泛應用。由于超聲波提取機的機械振動

、乳化

、擴散、擊碎

，化學等多級效應

，都有利于中草藥等動植物細胞中的有效成份在短時間內析出，并充分與溶劑混合

，使得超聲波提取比常規提取更加低耗能

、低成本、高質量

，為提取動植物細胞中的有效成份開辟了廣闊的道路

。

二、設備構成

JA系列超聲波中藥（浸泡）提取設備主要有：超聲波控制器

、超聲波槽組成

；

1、超聲波控制器裝置：用于超聲信號的產生

。

（1）

、主功率器件：IGBT模塊

（2）、超聲頻率：28KHz

（3）主控器件：采用IGBT（日本三菱）作為開關器件,保證超聲波功率強勁輸出

，

采用大功率整流橋提高電路的穩壓性能

。

（4）工作指示：工作指示

、電源指示

(5) 保護功能：過載保護、過熱保護

(6)控制電路：設有軟啟動功能及自動頻率跟蹤系統

(7)電路特點：采用當前國內先進的生產工藝加工制造,具有多層次的自我保護功能,穩定主機頻率,對負載引起的頻率偏移能在較短時間內恢復,從而保證了機的優良性.

(8) 適用電源：AC·220V（或380）·50Hz

(9)超聲功率：根據（槽）罐容積確定

、換能器槽裝置：用于超聲波的能量轉換

，實現超聲波的“空化效應”。

（1）

、結構形式：槽或罐式

（2）

、不銹鋼材質：SUS304，板厚：2.5 mm

，氬弧焊接成型,焊縫平滑均勻,無變形,無滲漏,無毛刺,內部無缺陷

。

（3）、換能器頻率：28KHz

（4）
